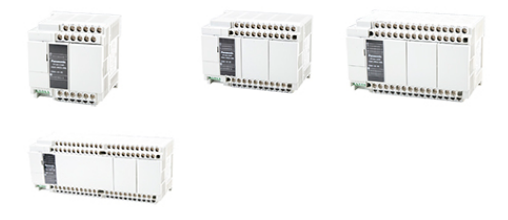

松下FPXH系列PLC
产品详情
单元一览
FP-XH 通用型控制单元
继电器输出
| 品名 | 电源 | 规格 | 订货产品号 | |||
|---|---|---|---|---|---|---|
| I/O点数 | 程序容量 |
可调电位 输入 |
USB端口 | |||
|
FP-XH C14R 控制单元 |
100V～240V AC |
24V DC输入8点、 2A继电器输出6点 |
16k步 | 1点 | ○ | AFPXHC14R |
|
FP-XH C14RD 控制单元 |
24V DC |
24V DC输入8点、 2A继电器输出6点 |
16k步 | 1点 | ○ | AFPXHC14RD |
|
FP-XH C30R 控制单元 |
100V～240V AC |
24V DC输入16点、 2A继电器输出14点 |
24k/32k/40k步 | 1点 | ○ | AFPXHC30R |
|
FP-XH C30RD 控制单元 |
24V DC |
24V DC输入16点、 2A继电器输出14点 |
24k/32k/40k步 | 1点 | ○ | AFPXHC30RD |
|
FP-XH C40R 控制单元 |
100V～240V AC |
24V DC输入24点、 2A继电器输出16点 |
24k/32k/40k步 | 1点 | ○ | AFPXHC40R |
|
FP-XH C40RD 控制单元 |
24V DC |
24V DC输入24点、 2A继电器输出16点 |
24k/32k/40k步 | 1点 | ○ | AFPXHC40RD |
|
FP-XH C60R 控制单元 |
100V～240V AC |
24V DC输入32点、 2A继电器输出28点 |
24k/32k/40k步 | 1点 | ○ | AFPXHC60R |
|
FP-XH C60RD 控制单元 |
24V DC |
24V DC输入32点、 2A继电器输出28点 |
24k/32k/40k步 | 1点 | ○ | AFPXHC60RD |
| ※ | 所有单元24V DC输入为双方向输入。 |
|---|---|
| ※ | 32k步(默认)，对应3档可切换功能，可按客户现场需要自由分配 |
晶体管输出
| 品名 | 电源 | 规格 | 订货产品号 | |||
|---|---|---|---|---|---|---|
| I/O点数 | 程序容量 |
可调电位 输入 |
USB端口 | |||
|
FP-XH C14T 控制单元 |
100V～240V AC |
24V DC输入8点、 0.／5V～24V DC 晶体管输出6点(NPN) |
16k步 | 1点 | ○ | AFPXHC14T |
|
FP-XH C14TD 控制单元 |
24V DC |
24V DC输入8点、 0.／5V～24V DC 晶体管输出6点 (NPN) |
16k步 | 1点 | ○ | AFPXHC14TD |
|
FP-XH C30T 控制单元 |
100V～240V AC |
24V DC输入16点、 0.／5V～24V DC 晶体管输出14点(NPN) |
24k/32k/40k步 | 1点 | ○ | AFPXHC30T |
|
FP-XH C30TD 控制单元 |
24V DC |
24V DC输入16点、 0.／5V～24V DC 晶体管输出14点(NPN) |
24k/32k/40k步 | 1点 | ○ | AFPXHC30TD |
|
FP-XH C40T 控制单元 |
100V～240V AC |
24V DC输入24点、 0.／5V～24V DC 晶体管输出16点(NPN) |
24k/32k/40k步 | 1点 | ○ | AFPXHC40T |
|
FP-XH C40TD 控制单元 |
24V DC |
24V DC输入24点、 0.／5V～24V DC 晶体管输出16点(NPN) |
24k/32k/40k步 | 1点 | ○ | AFPXHC40TD |
|
FP-XH C60T 控制单元 |
100V～240V AC |
24V DC输入32点、 0.／5V～24V DC 晶体管输出28点(NPN) |
24k/32k/40k步 | 1点 | ○ | AFPXHC60T |
|
FP-XH C60TD 控制单元 |
24V DC |
24V DC输入32点、 0.／5V～24V DC 晶体管输出28点(NPN) |
24k/32k/40k步 | 1点 | ○ | AFPXHC60TD |
| ※ | 所有单元24V DC输入为双方向输入。 |
|---|---|
| ※ | 32k步(默认)，对应3档可切换功能，可按客户现场需要自由分配 |
FP-XH 运动型控制单元
|
晶体管输出
| 品名 | 电源 | 规格 | 订货产品号 | |||
|---|---|---|---|---|---|---|
| I/O点数 | 程序容量 |
可调电位 输入 |
USB端口 | |||
|
FP-XH M4T16T 控制单元 |
100V～240V AC |
24V DC输入8点、 0.／5V～24V DC 晶体管输出8点(NPN) |
24k/32k/40k步 | 1点 | ○ |
 AFPXHM4T16T |
|
FP-XH M4L16T 控制单元 |
100V～240V AC |
24V DC输入8点、 0.／5V～24V DC 晶体管输出8点(NPN) |
24k/32k/40k步 | 1点 | ○ |
AFPXHM4L16T |
FP-X/FP-X0扩展单元
|
| 品名 | 电源 | 规格 | 订货产品号 | |
|---|---|---|---|---|
|
继电器 输出 |
FP-X E16R 扩展I/O单元 |
- (从左侧单元电源供应) |
24V DC输入8点、2A继电器输出8点 (备注)无内置电源电路，不可连续连接2台。附带扩展电缆8cm |
AFPX-E16R |
|
FP-X E30R 扩展I/O单元 |
100V～240V AC |
24V DC输入16点、2A继电器输出14点 (备注)含E16R、EFP0多可扩展8台。附带扩展电缆8cm |
AFPX-E30R | |
|
FP-X E30RD 扩展I/O单元 |
24V DC |
24V DC输入16点、2A继电器输出14点 (备注)含E16、EFP0多可扩展8台。附带扩展电缆8cm |
AFPX-E30RD | |
| FP-X E14YR 扩展输出单元 |
- (从左侧单元电源供应) |
2A继电器输出14点 (备注)由于没有内置电源电路无法进行2台连续连接。附带扩展电缆8cm |
AFPX-E14YR | |
|
FP-X0 E24R 扩展单元 |
- | 24V DC输入16点、2A继电器输出8点 | AFPX0E24R | |
|
FP-X E40RD 扩展单元 |
24V DC | 24V DC输入24点、2A继电器输出16点 | AFPX0E40RD | |
| 晶体管输出 |
FP-X E16T 扩展I/O单元 |
- (从左侧单元电源供应) |
24V DC输入8点、0.／5V～24V DC晶体管输出8点(NPN) (备注)无内置电源电路，不可连续连接2台。附带扩展电缆8cm |
AFPX-E16T |
|
FP-X E30TD 扩展I/O单元 |
24V DC |
24V DC输入16点、0.／5V～24V DC晶体管输出14点(NPN) (备注)含E16、EFP0多可扩展8台。附带扩展电缆8cm |
AFPX-E30TD | |
|
FP-X E30T 扩展I/O单元 |
100V～240V AC |
24V DC输入16点、0.／5V～24V DC晶体管输出14点(NPN) (备注)含E16、EFP0多可扩展8台。附带扩展电缆8cm |
AFPX-E30T | |
|
FP-X0 E24T 扩展单元 |
- (从左侧单元电源供应) |
24VDC输入16点、0./5V～24VDC晶体管输出8点(NPN) |
AFPX0E24T | |
|
FP-X0 E24P 扩展单元 |
- (从左侧单元电源供应) |
24VDC输入16点、0./24VDC晶体管输出8点(NPN) | AFPX0E24P | |
|
FP-X0 E40TD 扩展单元 |
24V DC | 24VDC输入24点、0./5V～24VDC晶体管输出16点(NPN) | AFPX0E40TD | |
|
FP-X0 E40PD 扩展单元 |
24V DC | 24VDC输入24点、0./24VDC晶体管输出16点(NPN) | AFPX0E40PD | |
|
FP-X E16X 扩展输入单元 |
24V DC |
24VDC输入16点 (备注)由于没有内置电源电路无法进行2台连续连接。附扩展电缆8cm |
AFPX-E16X | |
|
扩展FP0 适配器 |
24VDC | 接入适配器后，可将3台FP0R扩展单元连接到FP-X上。附带8cm扩展电缆、电源电缆。 | AFPX-EFP0 | |
| ※ | 所有单元24V DC输入为双方向输入。 |
|---|---|
| ※ | 扩展单元附有8cm的扩展电缆。 |
FP-X 扩展插件
| 品名 | 规格 | 订货产品号 |
|---|---|---|
| FP-X 输入/输出插卡 |
输入4点、 24V DC、双方向(漏／源) 输出3点、NPN晶体管 0.3A／24V DC |
AFPX-IN4T3 |
| FP-X 输入插卡 | 输入8点、 24V DC、双方向(漏／源) | AFPX-IN8 |
| FP-X 输出插卡 | 输出8点、NPN晶体管 0.3A／24V DC | AFPX-TR8 |
| 输出6点、PNP晶体管 0.／24V DC | AFPX-TR6P | |
| FP-X 脉冲输入/输出插卡 |
高速计数器：单相2ch各80kHz 或 2相1ch 30kHz 脉冲输出：1轴 100kHz／ch (安装2台时，有规格限制) 控制单元(晶体管输出型)不可使用。 |
AFPX-PLS |
| FP-X 模拟量输入插卡 | 模拟量输入2点、0V-10V or 0mA-20mA、12位、2ms／2ch(非绝缘) | AFPX-AD2 |
| FP-X 模拟量输出插卡 | 模拟量输出2点、0V-10V or 0mA-20mA、12为、2ms／2ch(绝缘) | AFPX-DA2 |
| FP-X 模拟量I/O插卡 | 模拟量输入2点、0V-5V、0V-10V or 0mA-20mA、12位、2ms／2ch 模拟量输出1点、0V-10V or 0mA-20mA、12位、1ms／1ch(绝缘) | AFPX-A21 |
| FP-X 热电偶插卡 | 热电偶输入2点、 K／J、分辨率0.2℃、200ms/2ch(通道间绝缘) | AFPX-TC2 |
| FP-X 热电阻插卡 | 热电阻输入2点、分辨率0.1℃、通道间绝缘式 | AFPX-RTD2 |
|
FP-X 带日历 时钟的 主存储器 |
主存储器：可同时保存全程序步、全部注释。FPWIN-Pro源文件可保存 日历时钟：年、月、日、時、分、秒、星期 (需要电池选件) |
AFPX-MRTC |
|
FP-X COM1 通信插件 |
RS232C/1ch有RS、CS控制信号(非绝缘) | AFPX-COM1 |
|
FP-X COM2 通信插件 |
RS232C/2ch(非绝缘) | AFPX-COM2 |
|
FP-X COM3 通信插件 |
RS485或RS422切换型/1ch(绝缘) | AFPX-COM3 |
|
FP-X COM4 通信插件 |
RS232C/1ch(非绝缘)＋RS485/1ch(绝缘) | AFPX-COM4 |
|
FP-X COM5 通信插件 |
Ethernet/1ch(100BASE-TX, 10BASE-T)+RS232C/1ch(非绝缘) | AFPX-COM5 |
|
FP-X COM6 通信插件 |
RS485/2ch(绝缘) | AFPX-COM6 |
| Control Configurator WD | 设置 COM5通信插件的 Ethernet端口的工具软件 | |
