適用于簡單的獨立系統[CPU單元 低成本型(AFP7CPS21)]
實現高功能的擴展性與低成本/窄長化。
|
省空間化

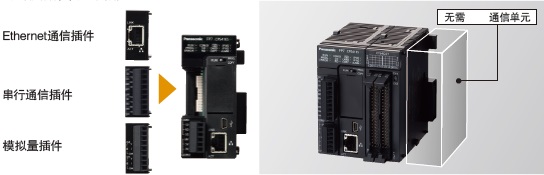

利用FP7的特點：插卡方式，來降低單元成本，并削減體積。
功能插件
?模擬量輸入
?模擬量輸入/輸出
?熱電偶輸入
通信插件
?串行
?Ethernet
|
|
|

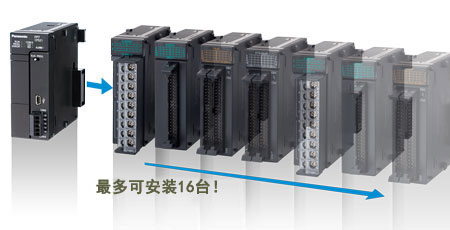

可安裝16臺的高功能單元
雖然是低成本型產品，但是可安裝16臺高功能單元。
|
|
|
低成本化
AFP7CPS31→ AFP7CPS21大幅降低成本。
返回頁首
現場情報收集、傳輸?shù)目梢暬?

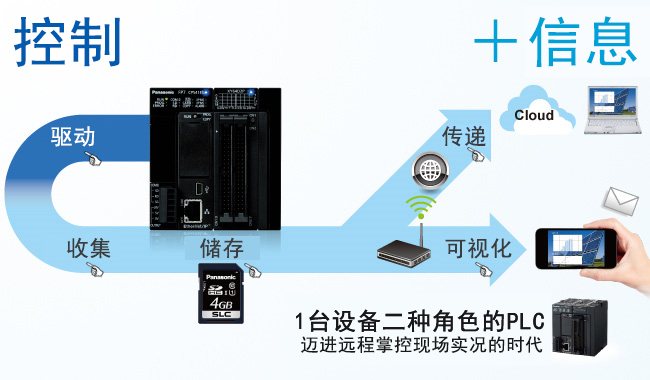

為改變制造現場的狀態，F(xiàn)P7加強了情報功能。
使用便利性得到進一步提高，F(xiàn)P7 實現了大幅進化。

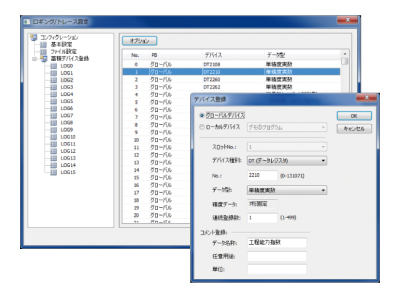

【數據記錄和傳輸方便】
在FP7存儲的數據可以在電腦上傳輸，簡便的信息統計。
實現跟蹤性。
|
工廠和辦公室的各種電力數據定期向FTP服務器傳輸。
|
|
|
|
|
|
傳感器等檢測數據或者檢測設備的結果信息等的匯總，實現了履歷管理。
|
|
|
|
|
|
[FTP(S)客戶端功能(SSL對應)]

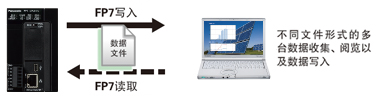

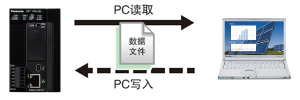

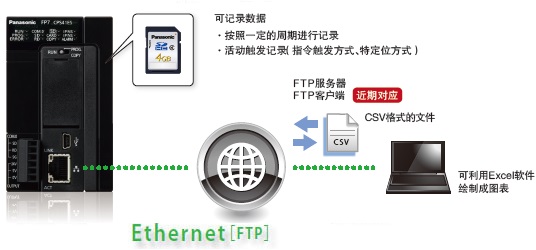

FP7內產生的數據可以向電腦(FTP服務器)進行數據?文件夾的書寫、讀取。
為了對應SSL，請保護ID或者密碼。
|
|
|
|
|
|
[FTP服務器功能]

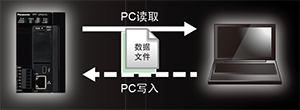

FP7的SD存儲卡內的工作記錄數據讀取，設定值等的參數文件夾的寫入。
|
|
|
|
|
【現場的可視化】
系統狀況在Web服務器的上傳。
瀏覽器閱覽功能。
|
裝置狀況可以從廣泛區域內進行確認。
|
|
|
※云服務器的部署和Web網頁作成的其他需要。
|
|
|
[HTTP(S)客戶端功能(SSL對應)]

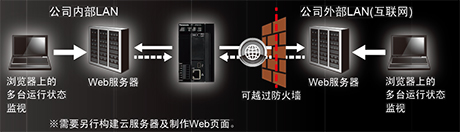

FP7內的數據在Web服務器上傳輸。
可以通過瀏覽器進行數據閱覽。
多臺的FP7數據可以再FP7服務器上送信、收信。
社內的網絡、穿越防火墻的網絡也可對應。
|
|
|
※云服務器的部署和Web網頁作成的其他需要。
|
|
【郵件信息通知】
郵件通知使用者設備的工作狀態和日?qǐng)?bào)以及故障時的緊急通知。
|
長期試驗等結束后服務器終了通知和結果的發信。
|
|
|
|
|
|
[郵件送信功能(SSL對應)]
預先設定周期、時刻、命令、PLC狀態變化時FP7的服務器上可進行郵件發信。
也可以對數據、文件添加發信。
因?yàn)镾SL對應，可以對郵件進行保護。
|
|
|
|
|

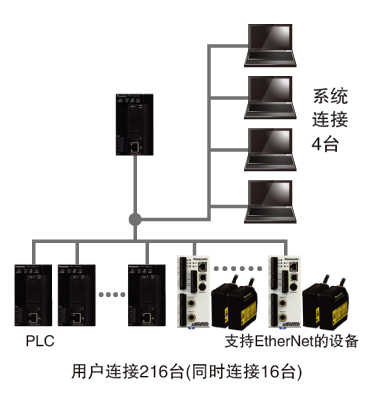

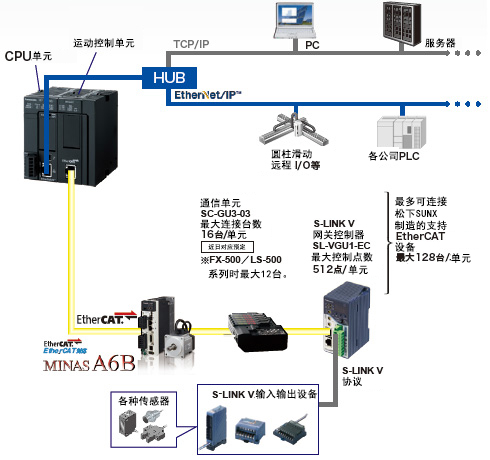

【多可同220臺機器通信】

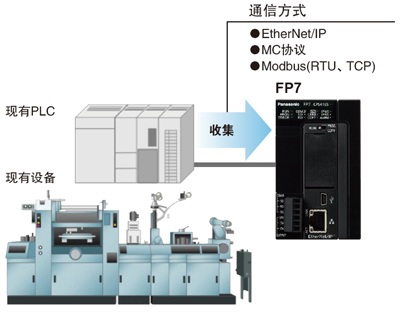

PLC等的控制機器和PC等信息機器等，大多數的機器可以在EtherNet上進行簡單的通信。
版本信息
本次的功能可以在下面版本的CPU單元、工具軟件上使用。
Control FPWIN GR7: Ver. 2.3
CPU單元 : 固件 Ver. 3.0
2013年12月以后發售的CPU單元(Ver.2.0以后)，可以對應固件版本升級。
詳細請咨詢。
1.從“ 節省” 編程時間的設想出發。
使程序?qū)崿F(xiàn)功能塊化，可由多人分擔編寫。
返回頁首
2.著眼于調試時間的 “節省”
調試時，可確認各個掃描中觸點動作的時序。
|
可使整個程序功能塊或者一整行程序無效。僅在想要使用測試程序等時可設為有效，因此無需進行添加、刪除，即可執行。
掃描點數：500點、可顯示的接點數：32點、可顯示的數據數：6點
可以選擇想看的數據。
<時間圖監視器>
|
|
|
返回頁首
3.先進性:“節省” 采取安全對策的工時。
防止設備在收貨地發生程序被抄襲的情況。
由于可將CPU單元的訪問權限細分化，因此可防止輕易篡改程序以及程序的流出。
返回頁首
4.“省去” 工作監控，提高了便利性。
可遠程監控PLC的工作情況，并調取SD卡內所保存的數據。
|
|
(注1):
|
連接互聯網的情況下，請?jiān)谝韵氯我画h(huán)境中使用。
1. 在防火墻的內側進行配置
2. 在VPN環境下進行配置
|
|
(注2):
|
CPU單位軟件版本Ver.1.10以上以及Control FPWIN GR7 Ver.1.10以上的版本可以對應。
|
|
|

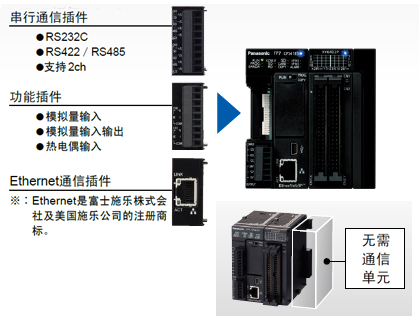

Ethernet通信插件 AFP7CCET1
● 可在CPU本體中追加串行通信以及Ethernet通信。

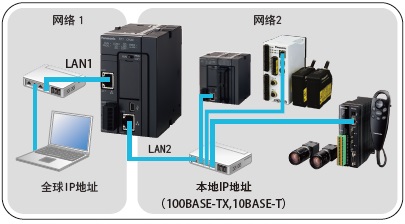

●1臺CPU單位可以實現與2個網絡的通信。
|
※
|
不可以使用串聯通信單元。
|
|
※
|
在使用插件時CPU單元的軟件版本必須是Ver.1.3以上。
|
|
[構成示例]
|
|
|
返回頁首
5.獨具匠心，“ 省去” 維護。
|
程序的注釋對應多國語言，便于海外制造的移交。
|
|
|
返回頁首
無需電池即可備份數據，無需更換電池。
由于無需電池，因此可減少裝置的維護。另外，可輕松切斷裝置的電源，實現節電。
|
項目
|
無電池
|
有電池
|
|
程序保持(注1)
|
○
|
○
|
|
數據寄存器保持
|
○
|
○
|
|
日歷/時鐘的工作
|
△(注2)
|
○
|
|
(注1)：
|
可備份的DT大為256k
|
|
(注2)：
|
未通電的狀態下，保持約1周(通電時，需要通電30分鐘以上）
|
關于內置的日歷/時鐘，通過Ethernet也可修正日歷，因此如在啟動電源時進行修正，則可構建無電池的系統。
自動測量觸點開閉次數和ON時間，從而判定設備的維護時期。
|
輸入觸點X：
|
自動測量，并自動記錄輸入連接設備的總計ON時間、ON次數。
|
|
輸出觸點Y：
|
自動測量，并自動記錄輸出連接設備的總計ON時間、ON次數。
|
|
|
可掌握繼電器、電機等設備的維護時期。
|
記錄PLC的通電時間
可推測設備的工作時間。有若干臺空閑設備的情況下，可判定哪臺設備應優先重新開始工作。
返回頁首
6.“省去” 復位的工時，倍感安心。
|
發生意外情況時，可恢復至出廠時的程序。
|
|
|
|
CPU單元的本體內可保存2個程序。程序發生故障時，無需使用SD卡，即可恢復至事先所保存的備份程序。
|
|
|
返回頁首
可在確認工作情況后再更新程序。
|
利用ROM運行測試功能來更新程序時，執行SD存儲卡內的程序，并確認動作后，可對本體的程序?qū)嵤└隆?
|
|
|
可在現場確認程序的變更履歷。
記錄CPU本體的操作活動、程序編輯活動。發生故障時，有助于查明原因，并進行調試。
|
發生日期
|
時間
|
觸發
|
|
2012/11/21
|
14:05:35
|
電源ON
|
|
2012/11/21
|
14:07:13
|
打開蓋板
|
|
2012/11/21
|
14:20:25
|
插入SD卡
|
|
2012/11/21
|
14:30:19
|
關閉蓋板
|
|
2012/11/21
|
14:31:00
|
下載程序
|
|
2012/11/21
|
14:33:10
|
切換工作模式(RUN)
|
|
2012/11/21
|
14:35:12
|
RUN過程中改寫
|
|
2012/11/21
|
14:35:32
|
上傳程序
|
|
2012/11/21
|
14:40:07
|
電源OFF
|
※記錄數據僅為示意圖。
返回頁首

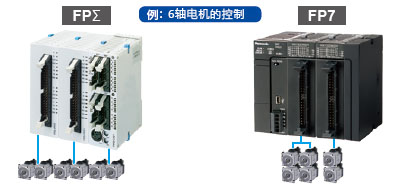

7.“節省” 空間和成本，為您帶來欣喜。
|
具有高性能并且節省空間和成本。該P(yáng)LC無疑是為理想的選擇。
|
|
|
|
無需電源單元和母板，可削減導入成本。
|
|
|
|
采用插件方式，削減擴展單元的成本。
利用通信插件來提升功能
|
|
|
|

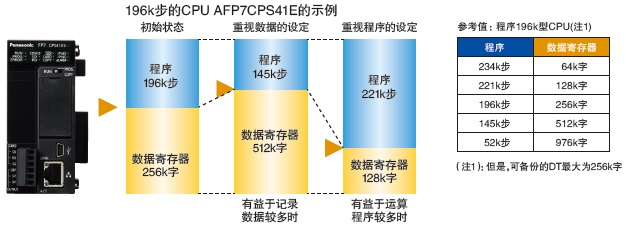

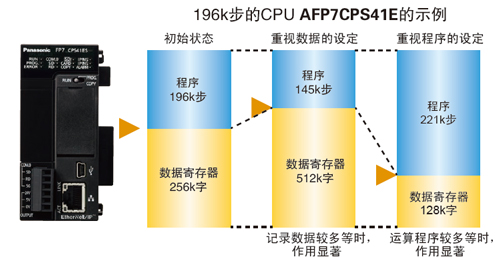

共享數據容量，解決容量不夠的問題。無需置換為昂貴的上位機型。
|
|
|
(注):CPU單元軟件版本Ver.1.10以上以及Control FPWIN GR7 Ver.1.10以上版本的可以對應。
|
|
串聯通信單元 AFP7NSC
|

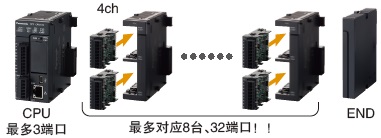

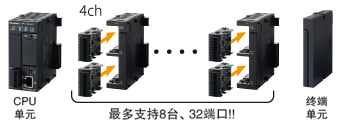

●RS232C、RS422/RS485可以自由組合，多可以對應4ch。
●多可以連接8臺CPU單元。
●配備大35ch的串行通信。削減成本和面積。
|
|
|
※ Ethernet通信插件不可使用。
|
|
返回頁首
FTP服務器功能
|

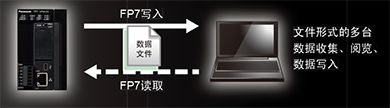

實現FP7的SD存儲卡內的記錄數據讀取、設定值等的參數文件寫入等。
|
|
|
詳細請參照用途頁面
>>前往用途頁面
FTP(S)客戶端功能(支持SSL)
|
可按在FP7內發生的時間向計算機(FTP服務器)寫入或從中讀取數據、文件。支持SSL，因此ID和密碼也會受到保護。
|
|
|
詳細請參照用途頁面
>>前往用途頁面
HTTP(S)客戶端功能(支持SSL)

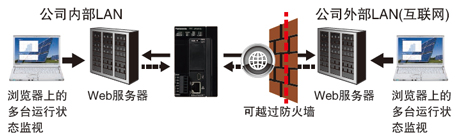

將FP7內的數據傳送至Web服務器?？赏ㄟ^(guò)瀏覽器閱覽數據。可按照FP7的時間發送，接收多臺FP7的數據。還支持越過公司內部網絡、防火墻的互聯網。
返回頁首
Web服務器功能

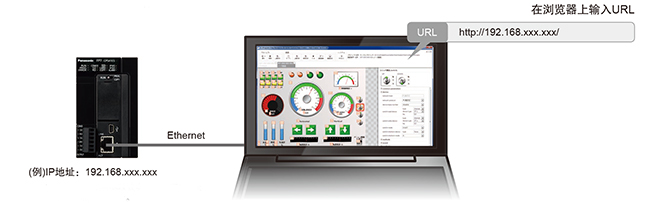

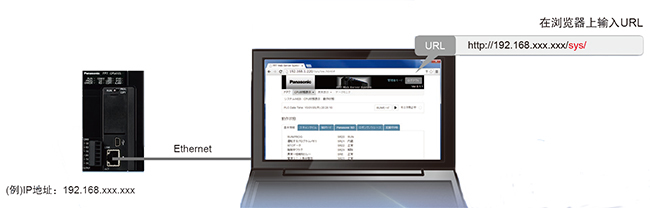

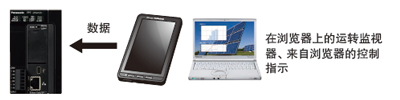

無需專用軟件，利用瀏覽器，即可對FP7進行監控控制。
可通過瀏覽器確認FP7中存儲的數據。
詳細請參照用途頁面
>>前往用途頁面
看得到! 的2種網站內容
客戶Web
|
用戶能夠利用Control Web Creator將任意設計的畫面(內容)上傳到FP7，利用瀏覽器監視FP7內的Web服務器信息。
|
|
|
※Ethernet是富士Xeros株式會社及美國XeroxCorporation的注冊商標。
|
|
|
Web畫面制作工具 [Control Web Creator]

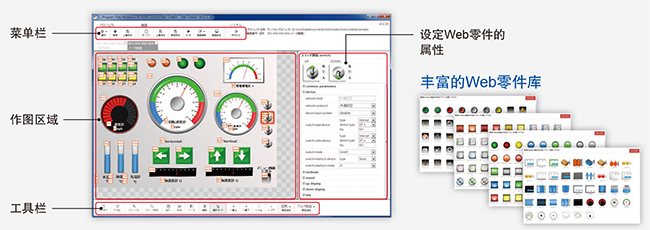

可以利用FP7對公開的Web內容進行簡單設計的作圖工具?？稍诋嬅嫔吓渲瞄_關、指示燈、儀表等Web零件，通過設定屬性來設計任意的網站內容。即使不懂HTML，也可以制作PLC信息相關的Web內容。
?使用時的操作感與顯示器的作圖工具一樣。
?能以拖放方式配置零件。
?利用屬性方式，輕松進行零件的詳細設定。
?即使放大或縮小零件，也能保持清晰亮麗，還可任意配色。
?可以粘貼圖像。
|
|
|
系統Web
|
是默認保存在CPU單元中的網站內容。
可以確認FP7情況(設定內容、操作記錄、錯誤內容等)。
|
|
|
在現場，即使沒有梯形圖編輯軟件GR7，只要有瀏覽器，即可確認FP7的情況。
利用計算機、智能手機可以查看數據寄存器內容。
返回頁首
通過郵件 告知信息

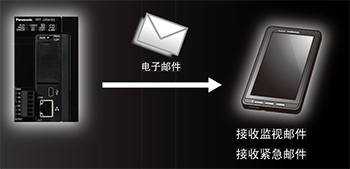

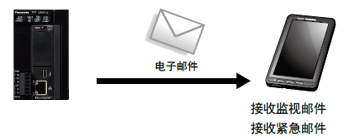

將裝置的運行狀況和日?qǐng)?bào)以及故障時的緊急通報通過郵件告知使用者。
|
郵件發送功能(支持SSL)
在事先設定的周期、時間、命令、PLC狀態變化時，可按照FP7的時間發送郵件。
還可添加發送數據、文件。
支持SSL，因此還可保護郵件。
|
|
|
詳細請參照用途頁面。
>>前往用途頁面
返回頁首

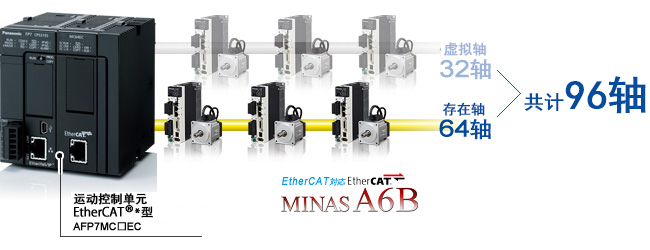

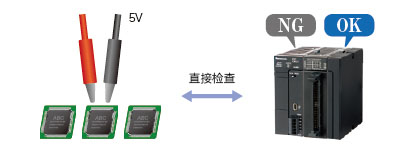

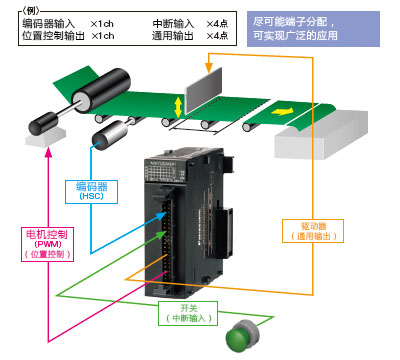

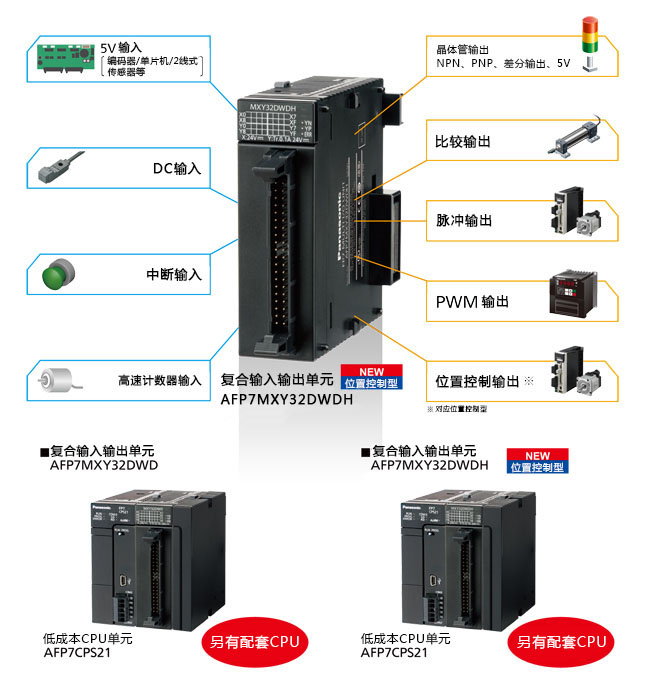

只需一臺單元即可實現多功能控制！多功能輸入輸出單元

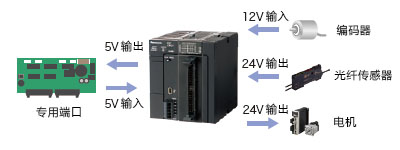

只需一臺單元即可實現高速計數輸入、中斷輸入、脈沖輸出、PWM輸出、對應比較輸出
