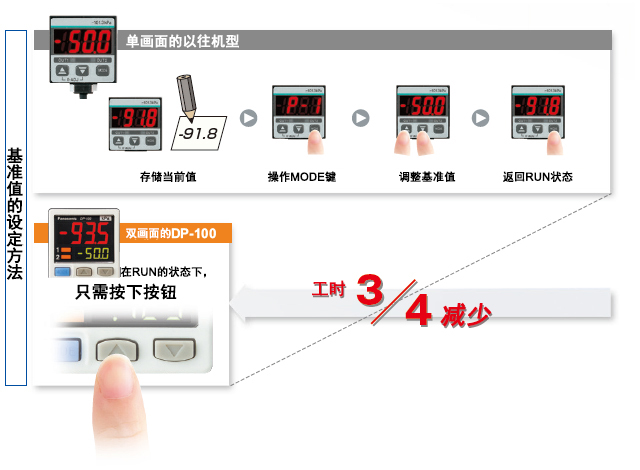

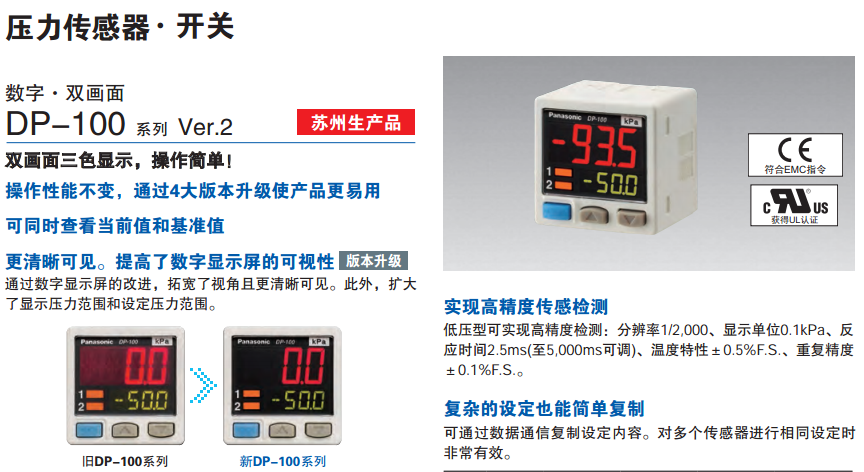

可同时显示两个值、直接设定基准值

□30mm的紧凑机身配备双画面显示功能?？赏比啡系鼻爸岛突贾?，无需切换画面模式即可顺利确认、设定基准值。在基准值设定过程中也可进行ON/OFF动作，可以像旋钮式传感器那样进行设定。当然，还装备锁定功能。

3色显示(红、绿、橙)

主显示屏与输出的ON/OFF动作联动，使颜色变化，而且设定中颜色也可变化。容易掌握传感器的状况，减少操作错误。

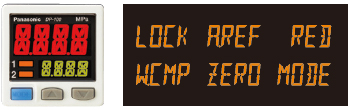

易读的数字显示

采用12段字母数字显示。
英数字的辨识性得到提高

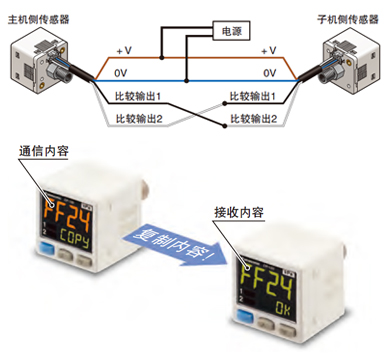

通过将传感器逐台安装到主传感器上，可通过数据通信复制主传感器的设定内容。对多个传感器进行相同设定时，可防止设定错误导致的故障，在变更装置的设计时，只需对作业指示书进行少许变更即可。

注) 无法从新版本(Ver.2)向旧版本进行复制。  可从旧版本向新版本(Ver.2)进行复制。

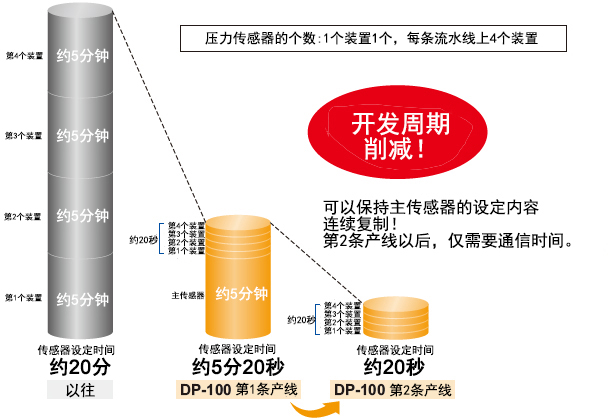

优点1：削减生产开发周期！ 大幅削减传感器的设定时间！

优点2：消除工作错误和损失！

• 防止由于自动复制而导致设置错误和设置上错误所引起的麻烦！
• 即使设备设计发生变化时，也可轻松修改工作指令！

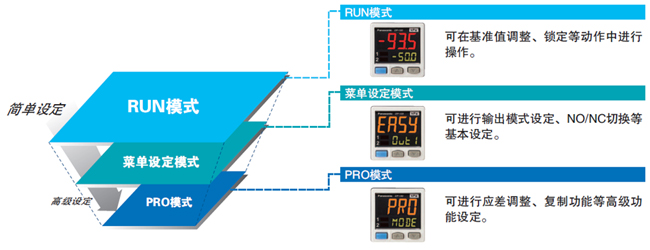

传感器的设定操作模式对应使用频率的3层结构

日常进行的操作设定使用"RUN模式"、基本设定使用"菜单设定模式"、功能使用"PRO模式"根据设定内容的等级加以明确区分。设定操作简单易懂。

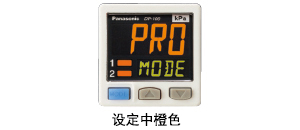

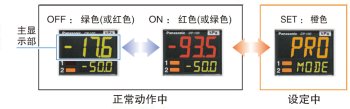

设定中显示橙色

RUN状态显示为绿色／红色赤色、设定中通常显示为橙色、传感器颜色一目了然。

RUN状态 [RUN模式]

设定中 [菜单设定模式][PRO模式]

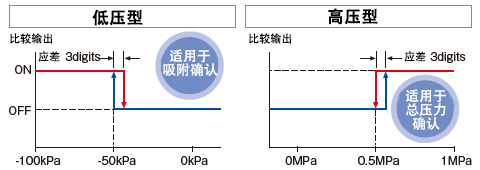

简单的初始设定

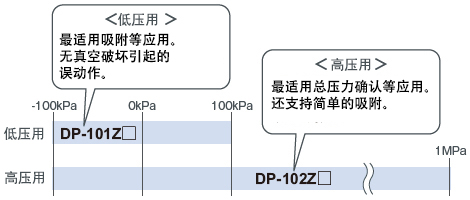

压力传感器可用于使用频率多的场合，初始设定简单。 低压型适用于吸附确认、高压型适用于总压力确认。减少了传感器的设置工作。

触感良好的按钮

触感良好的按钮，设定工作流畅。

万全的重设功能

所有机型齐备连成压型

无需按正圧?负压选择传感器，可减少登录编号。

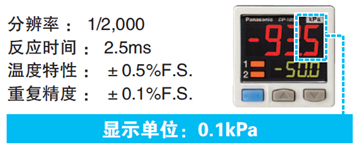

实现高精度传感[低压型]

低压型实现了分辨率 1/2,000的0.1kPa单位显示、反应时间2.5ms(多5,000ms可变)、温度特性±0.5%F.S.、重复精度±0.1%F.S.和高精度检测。

配备独立双路输出 [标准型]

配备两路独立的比较输出，可分别选择传感模式。有两路比较输出，可将其中1路用作警报输出。
还可使不用的输出无效。

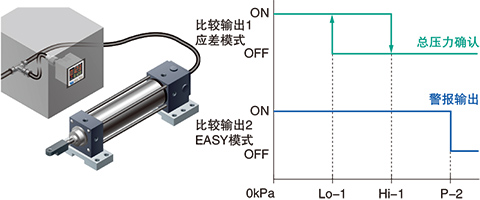

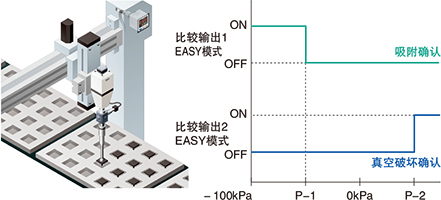

吸附用途中，还可确认真空破坏！

确认总压力时，可输出总压力警报！

配备独立双路和三路输出模式

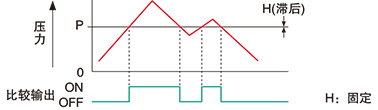

[1] EASY模式 可进行比较输出ON/OFF控制的模式。 (注1): 应差可固定为8级。 (注2): 比较输出1"时辅显示屏显示"P-1"比较输出2时辅显示屏显示"P-2"。

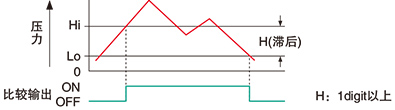

[2] 应差模式 任意设定比较输出的应差，进行ON/OFF控制的模式。 (注1): 比较输出1时辅显示屏显示"Hi-1"、"Lo-1"、比较输出2时辅显示屏显示"Hi-2"、"Lo-2"。

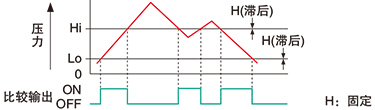

[3] 窗式比较模式 在设定范围内的压力下使比较输出ON或OFF的模式。 (注1): 应差可固定为8级。 (注2): 比较输出1时辅显示屏显示""Hi-1"、"Lo-1"、比较输出2时辅显示屏显示"Hi-2"、"Lo-2"。

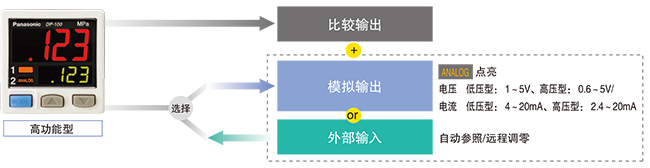

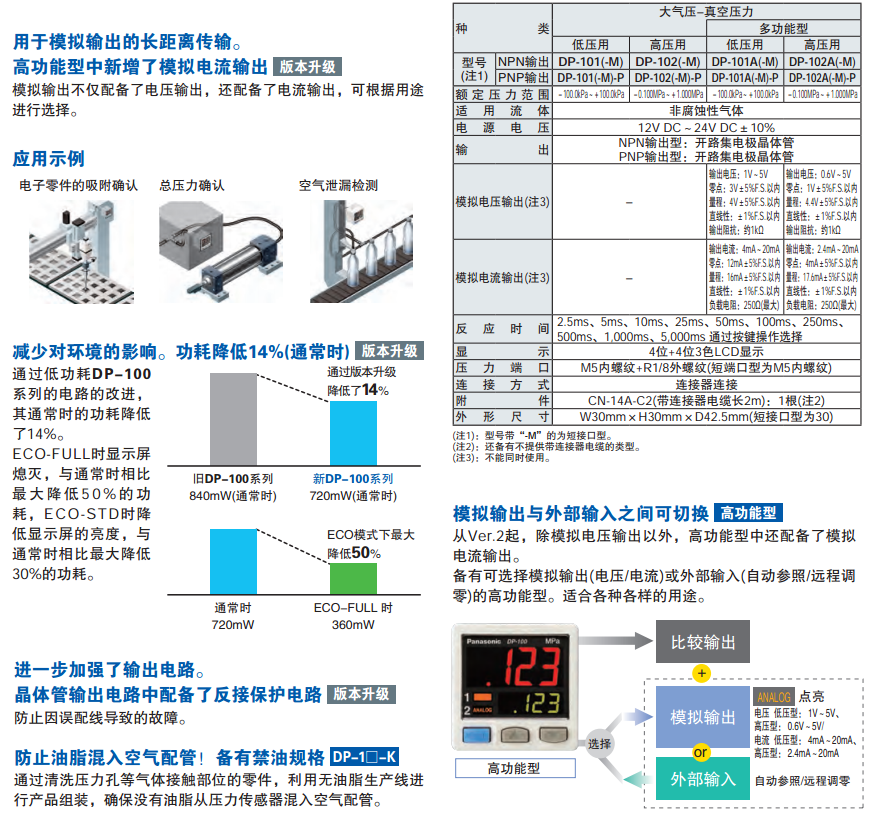

备有可选择模拟输出(电压/电流)或外部输入(自动参照/远程调零)的高功能型。适合各种各样的用途。

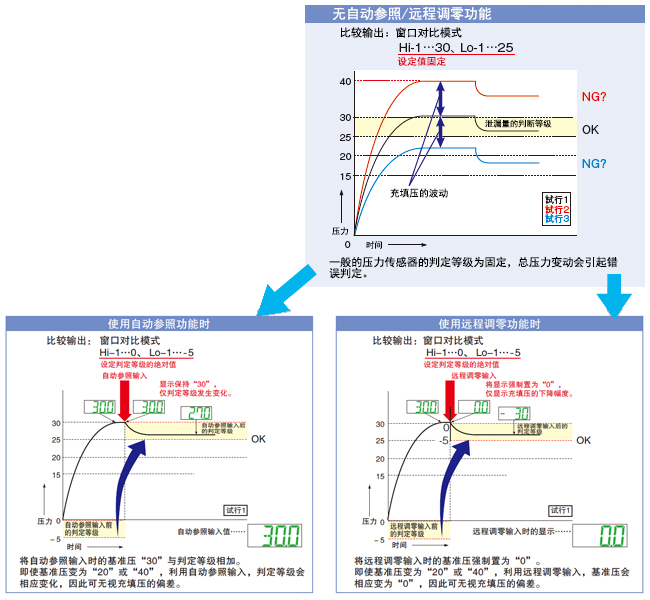

可区分使用在装置的总压力变化时，通过外部输入将比较输出的判定水平转移总压力变化值进行修正的自动参照功能，以及可将显示值修正为零的远程调零功能。
可有效用于总压力变化剧烈的部位，以及要求精细设定的部位。

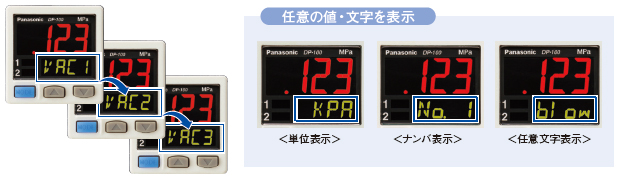

自定义辅显示屏

辅显示屏可显示基准值以外的任意值和文字。节省了用标签将压力的正常值等粘贴在装置上的工时。

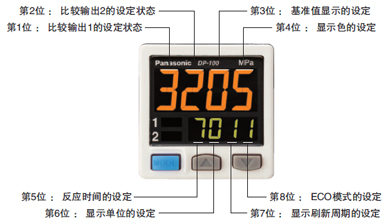

设定内容一目了然

以数字显示通知DP-100的设定内容。
可通过数值简单地掌握设定内容，有助于通过电话进行维护等。

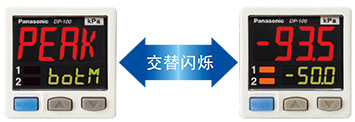

峰值和谷值保持功能

使用2个画面显示压力变动的峰值和谷值

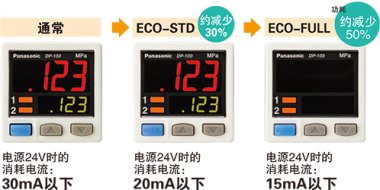

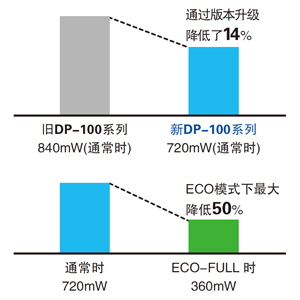

节能设计！ 配备ECO模式

降低显示屏的亮度，减少约30%的功耗。再通过显示屏的熄灭，大可减少约50%的功耗。

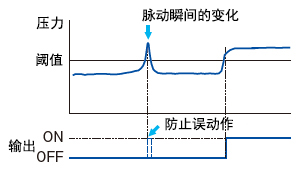

可变更反应时间

反应时间从2.5ms到5,000ms分为10个等级。
防止因压力突然变化引起的抖动和故障。

表示更新周期が可変

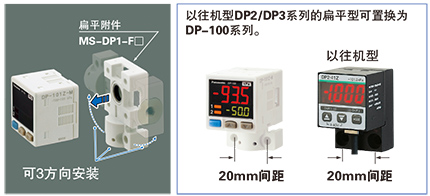

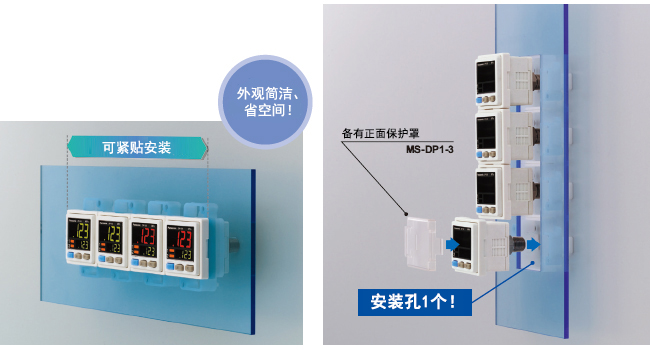

可紧贴面板安装

备有适用于面板厚度1～6mm的专用安装件。

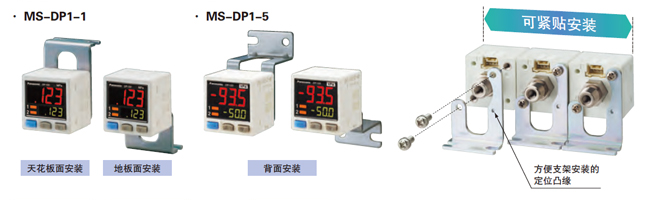

备有支持紧贴安装的专用支架 使用传感器安装支架时也能节省空间。

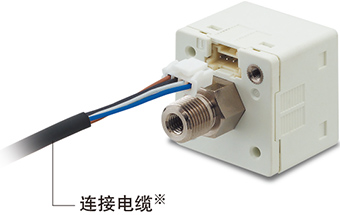

电缆为快速连接

附带的带连接器电缆(2m)快速简单连接。

※还备有配件(另售1m／3m／5m型。

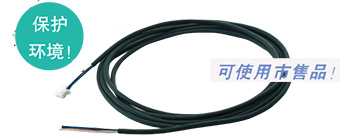

备有不附带连接器电缆型 [DP-10□-J] 可用市售连接器配线。只使用必要的电缆，有助于减少产生垃圾的电缆浪费。

※关于市售连接器的推荐品，请参阅选件。

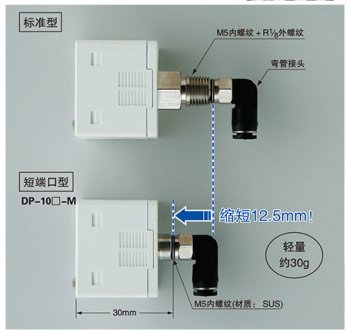

实现进深30mm的小型方便组装在狭小空间内。
而且， 重量比标准型减少约10g。减轻了机械臂等可动部的负担。

※与弯管接头的连接示意图。接头请另行准备。

对压力端口等接气部的部件进行清洗，并在无油生产线上组装产品，从而避免油脂从压力传感器混入空气配管。
