TRIO翠欧运动控制器/埃斯顿总线伺服应用于圆刀模切机

设备介绍

圆刀机定义：多工位轮转模切机，简称轮转机，俗称圆刀机、滚刀机或圆刀模切机。它以滚刀的形式连续旋转模切加工，是模切机中生产效率的设备之一，模切的产品广泛应用于手机、电脑、液晶显示器、数码相机、LCD背光源等领域。

工作原理

圆刀模切是通过刀刃与垫辊挤压材料达到模切的目的，垫辊是一个表面光滑而又坚硬的圆柱体轴，圆刀加工则是在一个工艺过程中完成对多层材料的复合与加工的模切方法。目前从多工位圆刀机张力控制系统来看，一般分为两种：一种是采用程序全自动张力控制，通过预先设定的程序，自动计算收放料轴卷径大小，及时计算扭力，从而保证张力稳定。程序全自动张力控制系统在欧美得到广泛应用;在众多操作者看来，程序全自动张力控制系统优点非常明显，如材料不需要多次缠绕;减少材料刮伤、变形;操作简单方便，程序升级容易等。

性能特征：

双系统：除正常完成复杂产品的一次性加工外，还能根据不同的需求进行刀座拆分，同时完成两个不同产品的加工

多次追色：对印刷产品、间距不等的产品（人工合成石墨）等产品加工时有效消除累积误差。

多次异步：对多层次复杂产中进行不等距异步及对位贴合，在节省材料的同时又可保证多层次不同材料产品的加工。

CCD尺寸在线检测：通过CCD高速相机对产品尺寸进行实进监控，在线检测产品尺寸，同时对不良品进行标识。

订单储存：可储存600组订单数据。

远程服务/诊断功能

系统特色

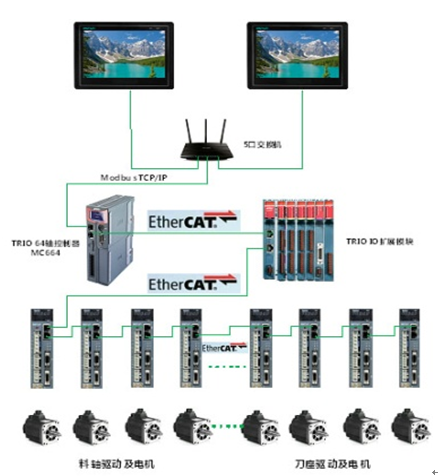

? 采用TRIO控制器+埃斯顿Ether CAT 总线伺服为客户提供完整解决方案。

? 采用新一代伺服电机，齿槽转矩小、转矩波动小，保证收放卷张力恒定。

? 刀座轴采用20bit编码器，使用ETHERCAT DC同步功能，同步精度高。

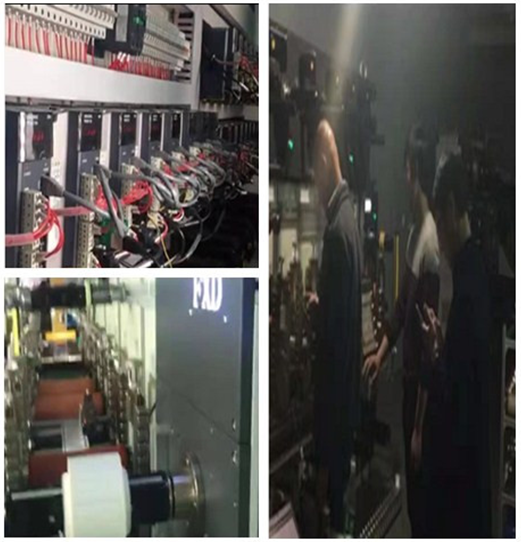

现场应用
